Tameq AppNote-Teledyne LeCroy MAUI Studio Pro-Rapport generieren mit Kurven von WaveSurfer Oszilloskopen (D)

Einführung

MAUI Studio Pro von Teledyne LeCroy ist eine mächtige Oszilloskop-Software, die auf einem Windows-Computer installiert werden kann. MAUI Studio Pro stellt alle Features zur Verfügung, die ein HDO6000B, ein WaveRunner 8000HD, ein WavePro HD oder ein WaveMaster in der Grundausstattung anbietet.

Man muss einzig in der Lage sein, die erfassten Kurven von einem WaveSurfer 3000, WaveSurfer 3000z oder WaveSurfer 4000HD in MAUI Studio Pro zu importieren. Da diese Oszilloskope von Teledyne LeCroy die Kurven im LeCroy Binärformat abspeichern können, sind die Voraussetzungen dazu ohne Datenumwandlung gegeben.

Kurve aufzeichnen mit dem WaveSurfer 3000

Die gewünschten Signale werden mit dem WaveSurfer Oszilloskop erfasst.

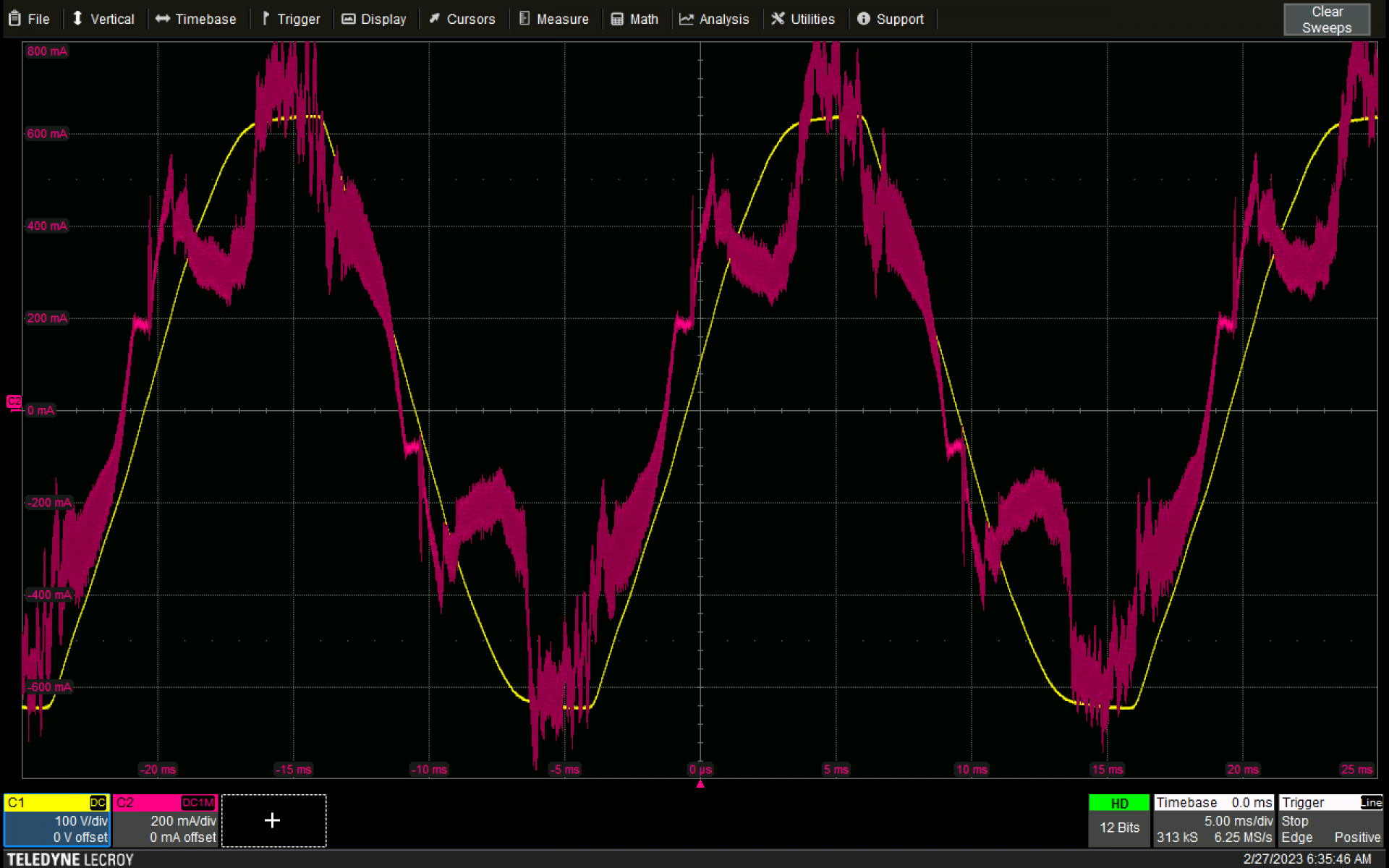

Abbildung 1 - Signal-Erfassung vom Signal, von dem anschliessend ein Rapport generiert werden soll.
Abbildung 1 - Signal-Erfassung vom Signal, von dem anschliessend ein Rapport generiert werden soll.

Kurven mit WaveStudio in den Computer importieren

Die Kurven können:

- auf einen USB-Memory Stick gespeichert und dann in den Computer eingelesen werden

- auf die interne SD-Memory-Karte gespeichert und dann von der SD-Karte mit einem Adapter in den Computer eingelesen werden oder

- mit WaveStudio direkt vom Oszilloskop via Remote Control eingelesen werden.

Im Folgenden wird mit WaveStudio gearbeitet, das vom Computer mit einer direkten LAN-Verbindung mit dem Oszilloskop kommuniziert.

Mit Klick auf Save to Binary File erscheint das Fenster Save As. Die Kurve wird unter dem gewünschten Namen im LeCroy Binärformat gespeichert.

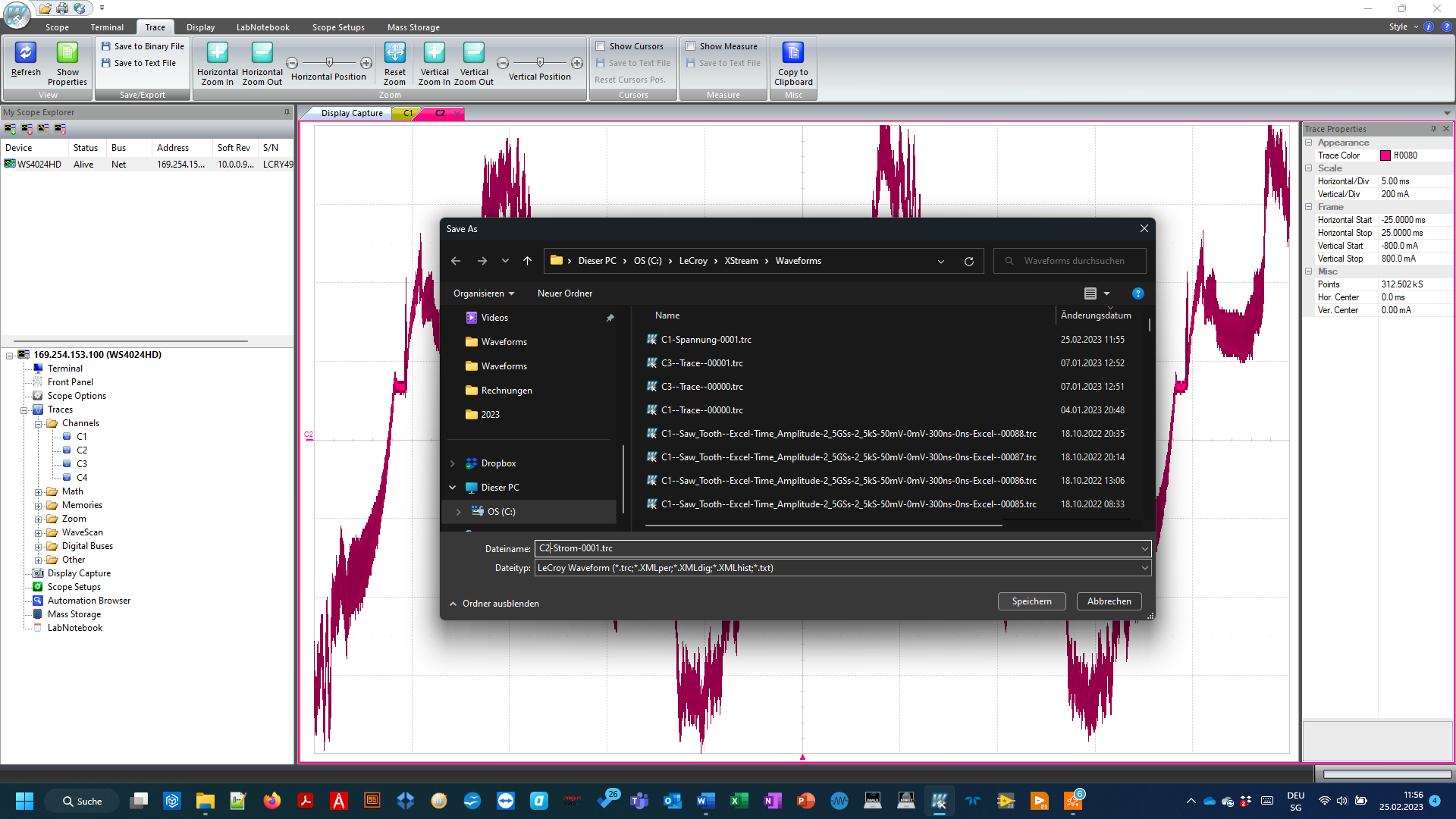

Abbildung 2 – Die gewünschten Kurven werden mit WaveStudio in den Computer gelesen.
Abbildung 2 – Die gewünschten Kurven werden mit WaveStudio in den Computer gelesen.

Kurven in MAUI Studio Pro laden

Die gespeicherten Kurven müssen nun in Memory-Kanäle geladen werden. C1-Spannung wird in M1 und C2-Strom wird in M2 geladen.

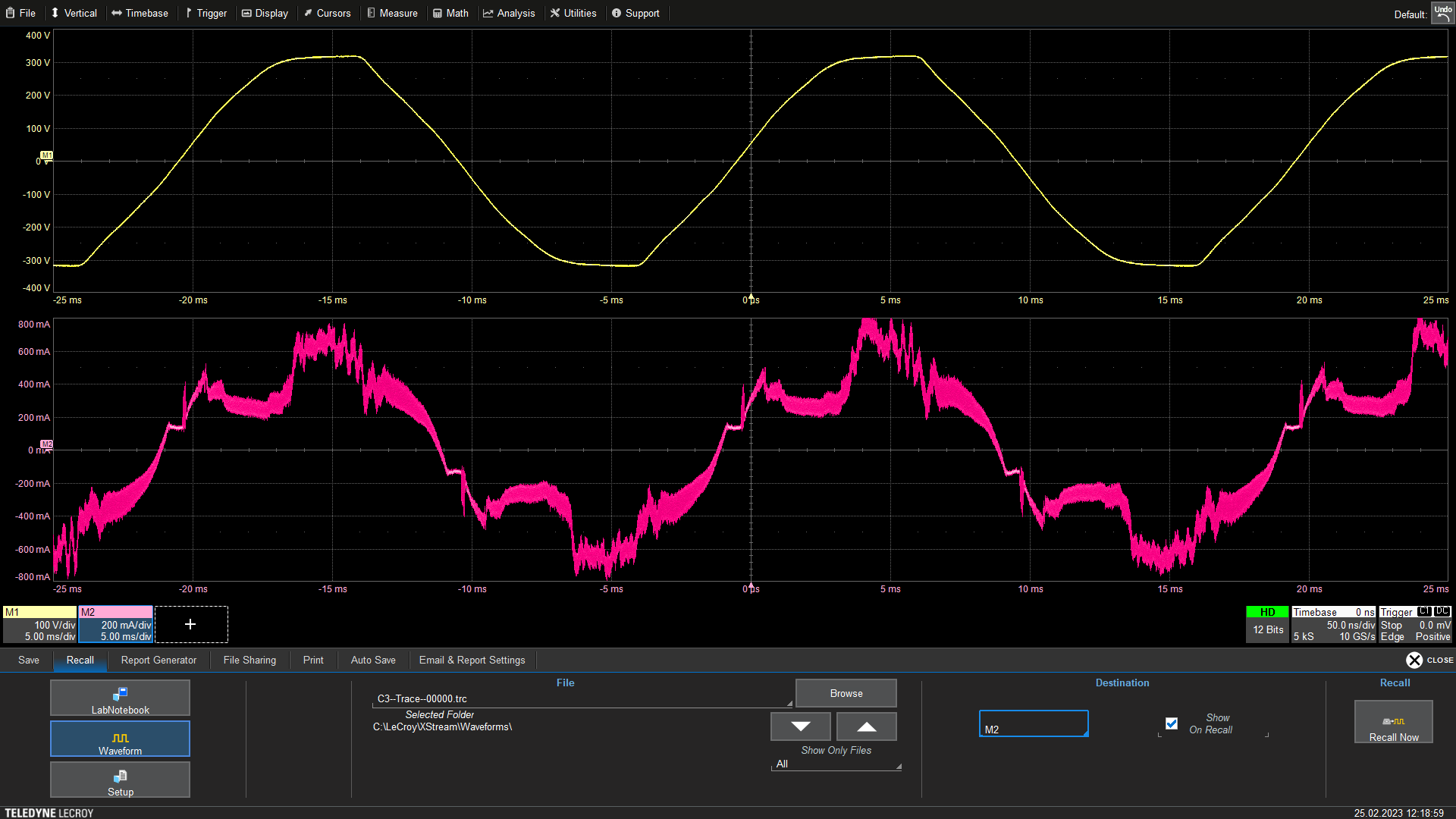

Abbildung 3 – Kurven importieren in Memory-Kanäle.
Abbildung 3 – Kurven importieren in Memory-Kanäle.

Datenvisualisierung und -Auswertung

Jetzt kann man die Möglichkeiten der Visualisierung wie Multi-Grid, die Mathematik-Funktionen sowie die Parameter-Funktionen ausschöpfen.

MAUI Studio Pro konfiguriert als HDO6000B hat:

- Display bis zu Octal Gris

- 8 Dual-Mathematikfunktionen

- 8 Mess-Parameter


Eine mögliche Darstellung und Auswertung von Spannung und Strom sieht folgeldermassen aus:

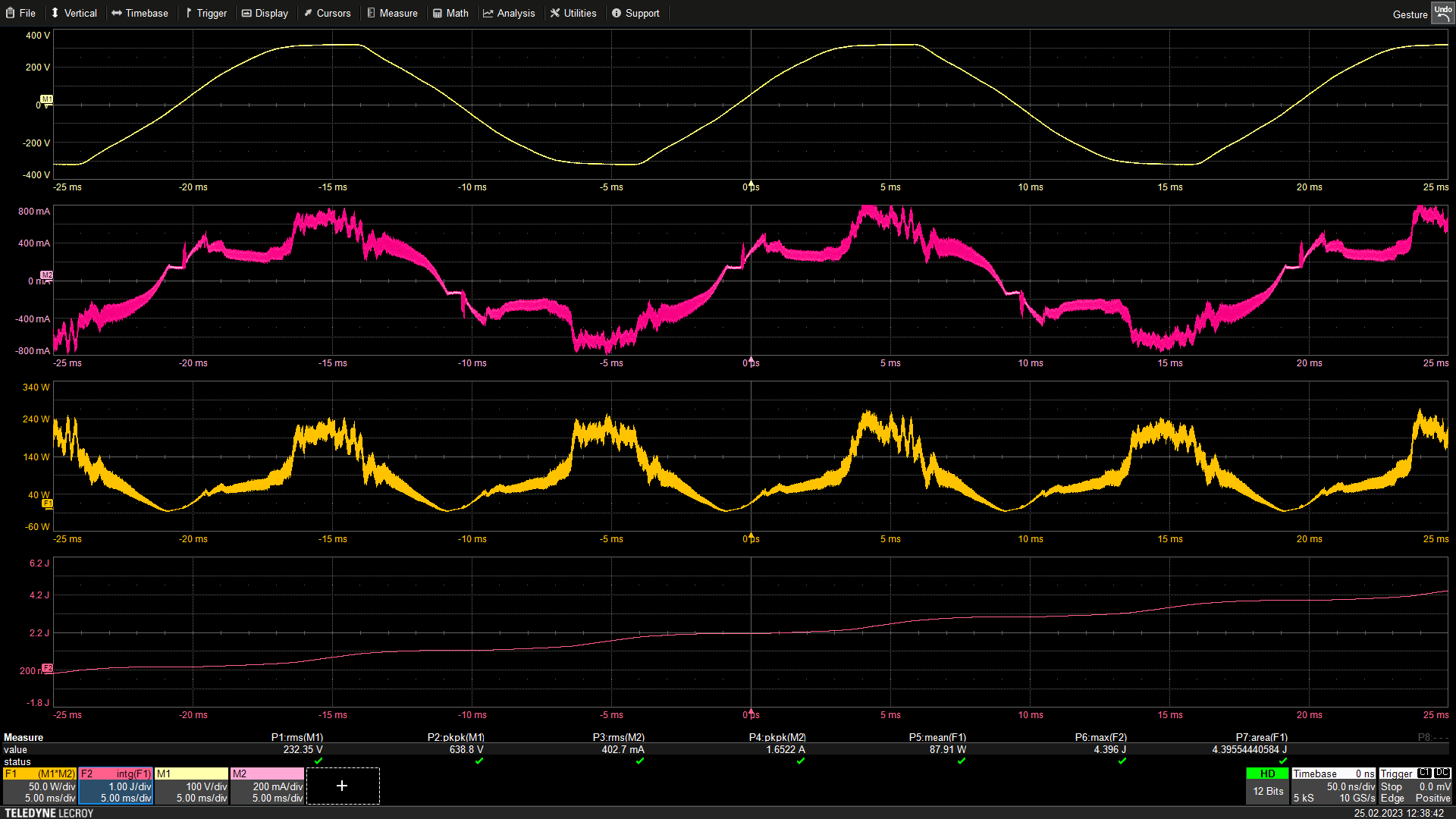

Abbildung 4 – Datenvisualisierung und-auswertung in MAUI Studio Pro.
Abbildung 4 – Datenvisualisierung und-auswertung in MAUI Studio Pro.

Rapport generieren

In MAUI Studio Pro besteht die Möglichkeit, einen Rapport in PDF, HTML oder RTF zu generieren. Dabei kann entweder auf ein abgelegtes LabNOtebook oder auf die aktuellen Einstellungen zugegriffen werden.

Der Rapport-Generierung ist ein Template hinterlegt, das ein verlinktes Logo, eine Beschreibung unter Description und die aktuellen Einstellungen vom Oszilloskop in den Rapport einfügen.

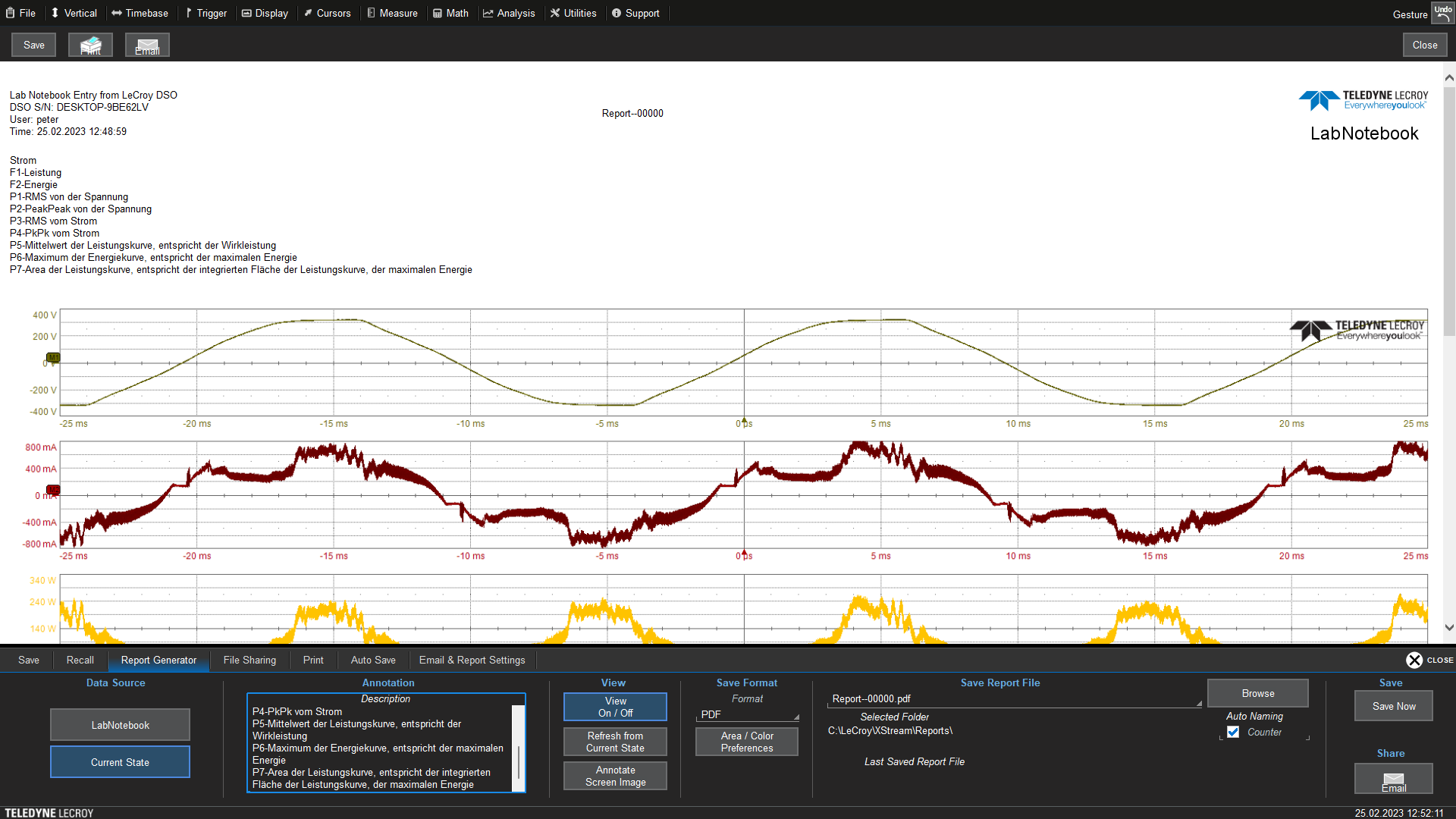

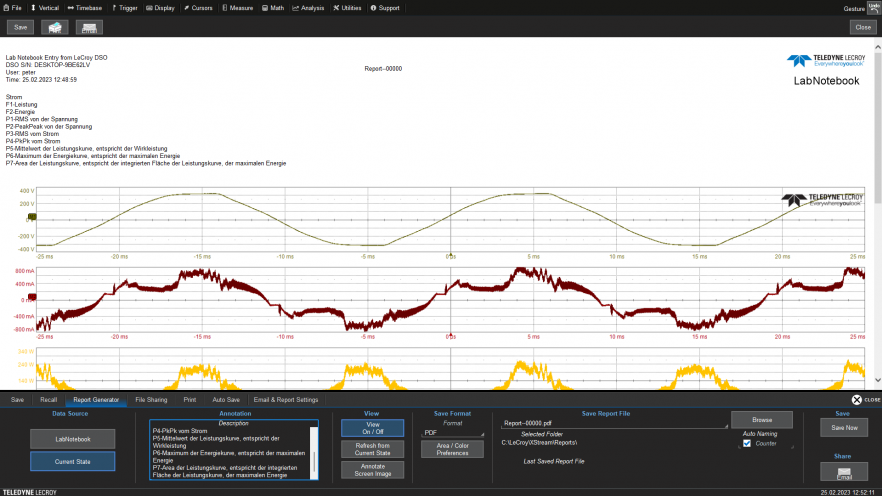

Abbildung 5 – Der Rapport der aktuellen Einstellungen wir generiert im PDF-Format.
Abbildung 5 – Der Rapport der aktuellen Einstellungen wir generiert im PDF-Format.

Rapport in PDF

Somit sind wir am Ziel angelangt, dass mit Kurven erfasst mit einem LeCroy WaveSurfer Oszilloskop ein Rapport in PDF vorliegt.

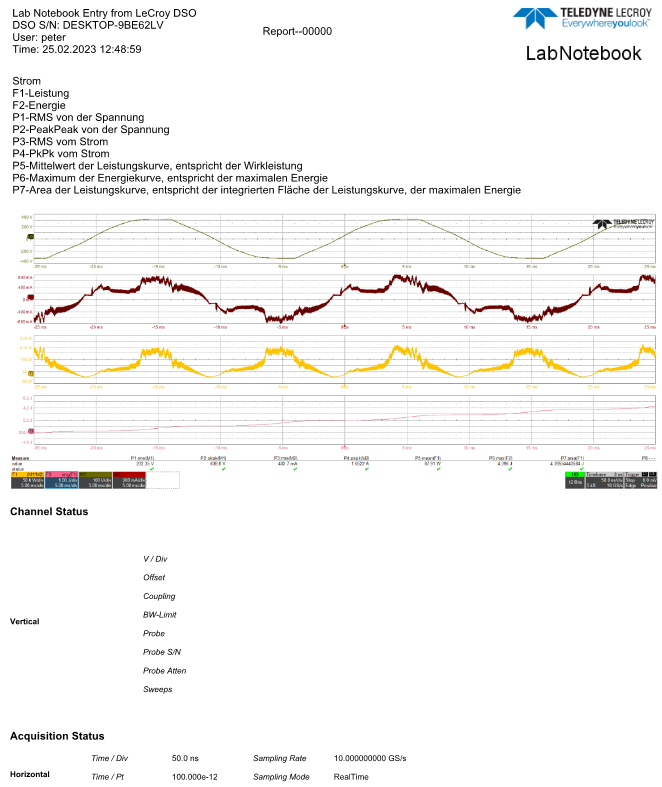

Abbildung 6 – Der generierte Rapport liegt vor in PDF-Format.
Abbildung 6 – Der generierte Rapport liegt vor in PDF-Format.

Das unten beigefügte Dokument beschreibt detailliert den Vorgang vom Erfassen der Kurven bis zur Rapport-Generierung in PDF.

Feedback und Fragen sind sehr willkommen!

Tameq - MAUI Studio Pro - Report Generation with waveforms from WaveSurfer oscilloscopes

Das ist eine Applikations-Schrift von Tameq
